Urządzenie Fakopp DynaTree

Urządzenie DynaTree do badania systemu korzeniowego oraz pnia

• Badanie dynamiczne.

• Wymaga wiatru w porywach co najmniej 25 km/h

• Wykorzystywana jest siła wiatru zamiast naciągu liny

• Badanie jest prowadzone podczas realnego wpływu wiatru z uwzględnieniem otoczenia drzew, jego korony oraz stanu gleby

Urządzenie pozwalające na dynamiczne określanie stabilności systemu korzeniowego oraz pnia, opiera się na rzeczywistych obciążeniach wiatrem, dlatego jest bardziej odpowiednia do szacowania realnych zagrożeń. Metoda ta jest również znacznie prostsza do przeprowadzenia niż tradycyjna próba obciążeniowa, a jej jedyną wadą jest wymaganie wietrznej pogody.

System DynaTree można stosować przy prędkości wiatru min. 25 km/h (15 mph). Przygotowanie do pomiaru obejmuje następujące etapy.

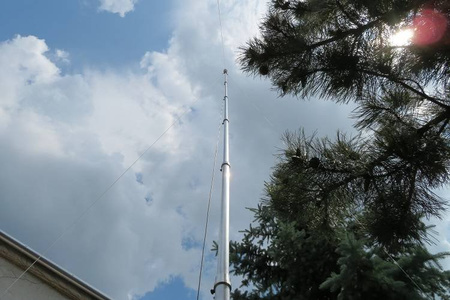

1. Zamontować maszt anemometru w pobliżu badanego drzewa. Zamontować anemometr na wierzchołku masztu i postawić maszt. Odczytywane prędkości wiatru są wysyłane do zapisującego dane przyrządu znajdującego się na dole masztu.
2. Rozpocząć rejestrowanie danych, naciskając przycisk START na obudowie przyrządu.
3. Umieścić inklinometr na szyi korzeniowej badanego drzewa.
4. Zamontować elastomery na pniu badanego drzewa. Podłączyć je do jednostki centralnej.
5. Rozpocząć rejestrowanie danych, naciskając przyciski START z boku obudowy przyrządu.
6. Powtórzyć poprzednie 3 kroki, jeżeli stosuje się więcej inklinometrów lub elastometrów do badania kilku drzew.
7. Rejestrować dane przynajmniej przez 3 godz. (im dłużej, tym lepiej).
8. Po zakończeniu odczytu przenieść dane do komputera, wyjmując wewnętrzną kartę SD lub przełączając przyrządy w tryb komunikacji Wi-Fi.
9. Załadować dane do oprogramowania do analizy wyników DynaRoot i obliczyć współczynnik bezpieczeństwa.

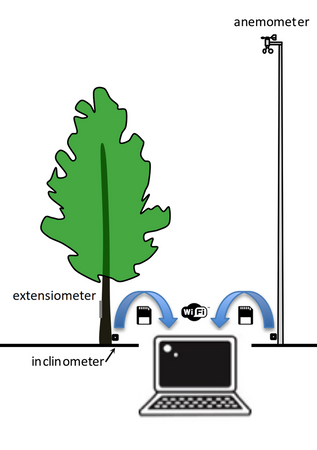

System obejmuje 4 komponenty.

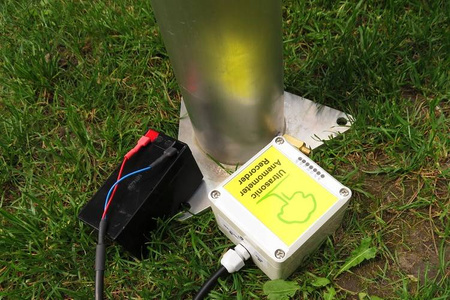

Anemometr
Przyrząd do pomiaru prędkości wiatru przy drzewie lub w pobliżu drzewa. Im bliżej, tym lepiej, jednak zależy to od prędkości wiatru. DynaRoot może zapewniać prawidłowe dane nawet przy pomiarach z odległości kilku kilometrów/mil. Anemometr dostarcza dane prędkości wiatru o odpowiedniej częstotliwości. W idealnych warunkach powinien znajdować się w strefie wolnej od budynków i innych obiektów, które mogą blokować wiatr, na wysokości min. 10 m.

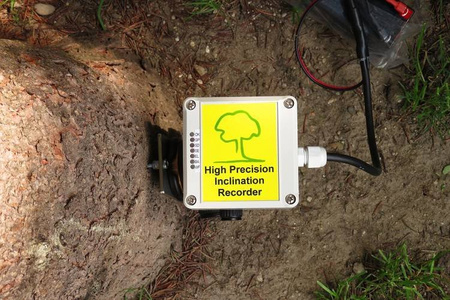

Inklinometr dwuosiowy
Przyrząd przymocowywany do szyjki korzeniowej, który mierzy pochylenie pnia w dwóch prostopadłych kierunkach. Zapewnia bardzo dokładne wyniki pochylenia, z odpowiednią częstotliwością.

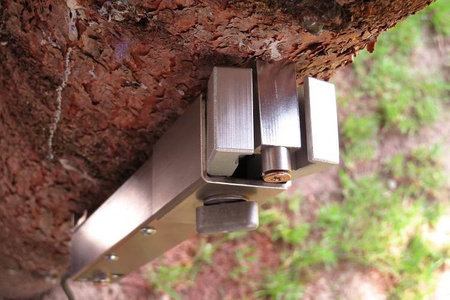

Elastometr
Przyrząd mocowany do pnia służący do pomiaru jego mikrowydłużeń.

Oprogramowanie DynaRoot
Program komputerowy do oceny prędkości wiatru i inklinacji. Dane rejestrowane w ciągu kilku godzin są przekazywane z anemometru i inklinometru na kartach pamięci lub przez sieć Wi-Fi. Program dzieli dane na krótsze interwały i oblicza statystyczne parametry dla każdego interwału do oceny stabilności drzewa.

Aby uzyskać aktualną wycenę, prosimy o kontakt telefoniczny lub mailowy.

Zachęcamy do przeczytania artykułu o urządzeniach do diagnostyki drzew.

W skład urządzenia wchodzą:

Rejestrator inklinometru (min. 1 szt., zalecane 3 szt.)
Płyta podstawy z głowicą kulową
2 elastomery w obudowach szybkiego montażu
Podwójna obudowa elastomeru
Śruba i śrubokręt
Wyświetlacz LED
Oprogramowanie na płycie CD
Instrukcja użytkownika
Akumulatory ołowiowe i ładowarka
Walizka aluminiowa
Anemometr (kulowy lub ultradźwiękowy) i rejestrator
Maszt przenośny 10 m

• Rurka aluminiowa (6 odcinków)
• Stalowa kotew (3 szt.)
• Lina o dł. 12 m (3 szt.)
• Walizka
