Tomograf Impedancyjny Fakopp ArborElectro
Tomograf Impedancyjny ArborElectro
- Do wykrywania miejsc i rozmiarów porażeń grzybowych
- Działa na zasadzie pomiaru oporów elektrycznych
- Możliwość zamontowania max. 32 czujników wokół pnia
- Zmiany sezonowe oraz dzienne mogą być zwizualizowane (zobacz prezentację)
- Opór wzrasta/maleje gdy następuje zmiana stężenia jonów
- Porażenia grzybowe mogą być wykryte nawet w najwcześniejszych stadiach
Instrukcja obsługi:

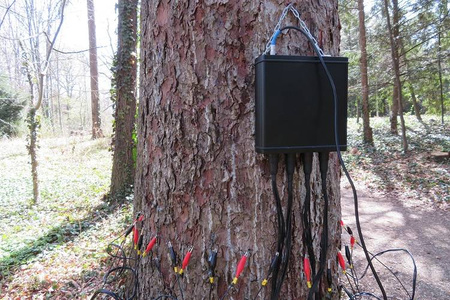

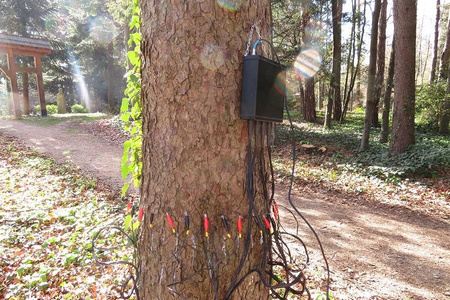

1. Umieść miernik oporności na drzewie.

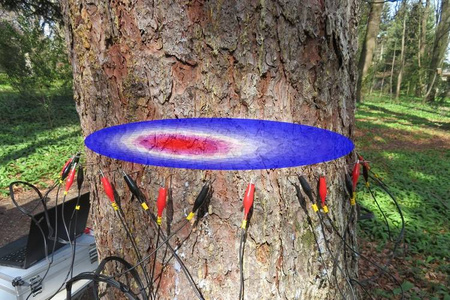

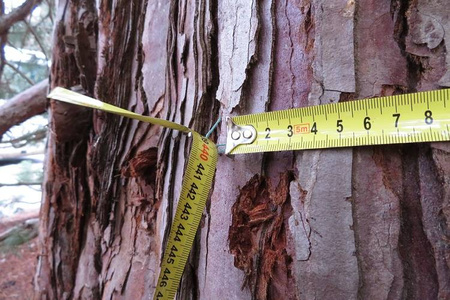

2. Zmierz obwód i wybierz odpowiedni kształt (okrągły, eliptyczny lub nieregularny). Umieść elektrody na drzewie w odpowiednich miejscach lub wymierz ich położenie. Wprowadź dane do komputera.

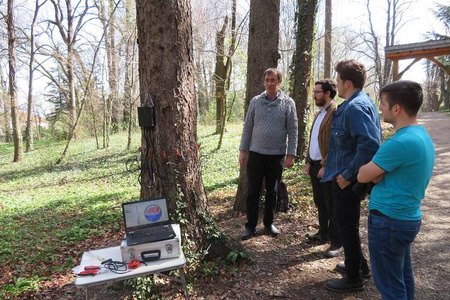

3. Rozpocznij pomiar na komputerze. Podczas pomiaru nie dotykaj drzewa. Nie dokonuj pomiaru innych czynników równocześnie z pomiarem oporności.

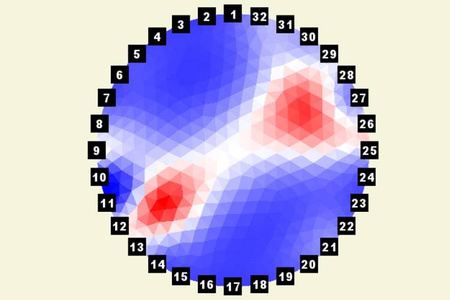

4. Wybierz parametry triangulacji i zastosuj iteracje. Program sporządzi mapę oporności wybranego przekroju.
W zestawie:

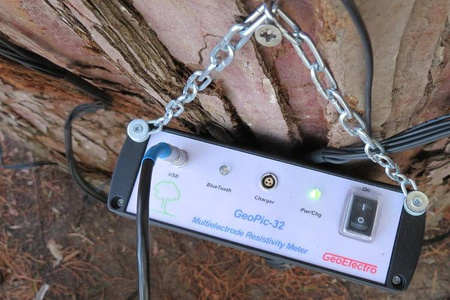

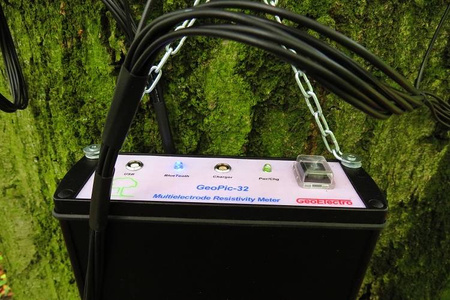

Wieloelektrodowy miernik oporności GeoPic-32
Kabel przyłączeniowy LEMO-USB (4-stykowy) do podłączenia wieloelektrodowego miernika oporności do komputera
Kabel ładujący LEMO-USB (3-stykowy) do ładowania wieloelektrodowego miernika oporności
4 szt. kabli do podłączenia elektrod z 8 zaciskami szczękowymi na każdym
kablu
50 szt. igieł ze stali nierdzewnej (elektrody) do pomiarów; średnica: 1,5 mm, długość: 63 mm
Metalowy młotek
5 szt. śrub do zamocowania wieloelektrodowego miernika oporności na drzewie
Narzędzie do demontażu elektrody
Futerał
Parametry techniczne:
Napięcie wzbudzające: 5-50 V, regulowane z odstępami 5 V
Zakres pomiaru prądu: 0-20mA; 0-400µA; 0-40µA
Długość jednego podstawowego pomiaru: 640ms
Wzmocnienia: 1, 5, 20, 100
Wbudowany rozdzielacz: 1:10
Zasilanie: Wbudowany 5V/5000mAh Li-ion Power Bank
Czas pracy ciągłej: *Ok. 2 godz.
Waga całkowita: **6 kg
Złącze: PCLEMO-USB kabel lub Bluetooth
Całkowity czas pomiaru 1 drzewa: ***45 min
Zakres temperatury roboczej: 0-40 °C
*na drzewach o przeciętnej średnicy
**bez PC, z walizką, młotkami
***o1 warstwa, z montażem, rejestracją geometrii
